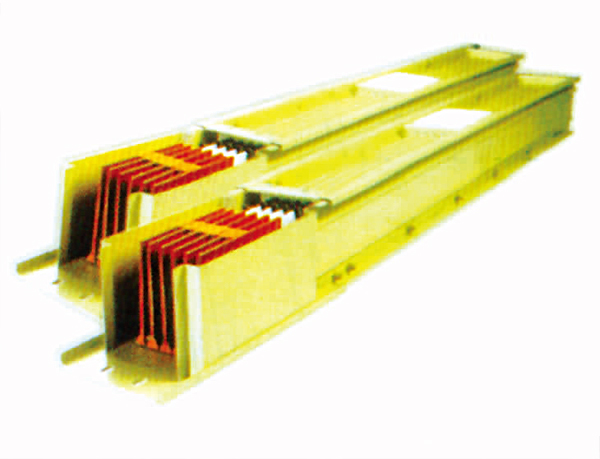

上海高强密集型铜铝复合母线槽系统

高强密集型铜铝复合母线槽系统适用范围:

高强密集型母线槽适用于额定电1000V以下、额定工作电流250A~500OA, 频率50~60HZ的输配电系统。该系列产品已全部通过"CQC"质量认证中心的严格认证。

高强密集型母线槽结构性能:

1)、体积小、结构紧凑, 外壳采用冷轧薄钢一次冷轧成瓦楞型波纹槽结构, 整体组装后形成高强型管状结构, 可大大增强母线槽系统的强度(6M直线居中施加70Kq压力, 挠度小于15mm); 且母线导体通长固定于外壳瓦楞槽中, 也增强了系统的动热稳定性。可彻底解决施工现场大跨距安装的难题。

2)、散热性能优、载流量大, 抗短路电流高。瓦楞型盖板展开面积大, 具有较好“散热片"效果, 每根母排均与外壳直接紧贴, 有利于热量的直接散发和各相间的均匀散热。

3)、可配置成三相四线(盖板为四根瓦楞槽), 三相五线(盖板为五根瓦楞槽)。其五线制外壳很具特色, 特别的PE小槽使PE线直接卡制与母线槽外壳, 直接达到PE与外壳的电气连通, Z大限度的保障操作者的安全。

4)、采用标准配置的单臂锁紧接头器, 连接可靠方便。

5)、可方便地设置馈电插口, 上下两面均可同时设置, 且不降低其抗弯强度。
