智能母线介绍IFB物联网柔性智能母线槽系统结构说明及选型

智能母线介绍IFB物联网柔性智能母线槽系统结构说明及选型

1、物联网柔性智能母线槽系统（额定电流100A~400A,  额定电压500V,  分支箱可滑动，可任意位置安装，Z小间距400mm)；

2、系统优点∶分接箱任意位置安装、可调固定；

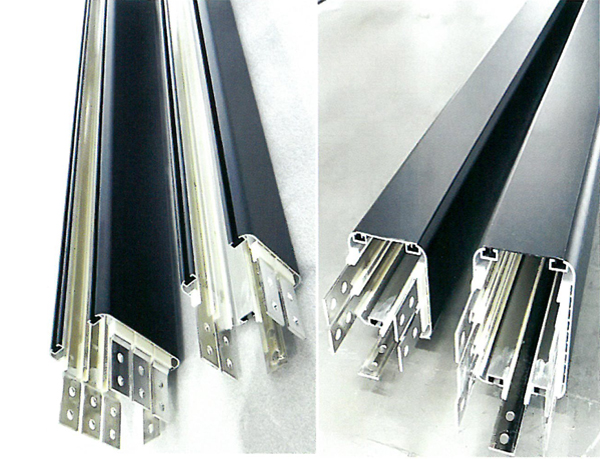

1)结构性能说明

材料︰为6063-T5铝镁合金型材，厚度≥2.0mm, 布氏硬度≥65HB；

表面处理∶阳极氧化或静电喷涂。常规色墨黑（利于吸热散热），或根据客户要求定制；

外观︰流线型设计大方美观、机械强度高、散热快、耐腐蚀性强（盐雾试验耐受1800h )。

2)铜导体

材料︰高纯度无氧电工用铜排，纯度≥99.98%，导电率（IACS ) ≥98%, 电阻率≤0.0152*10^(-6)Ωm；

表面处理: 整体镀锡或镀银。

3)绝缘护套

材料：为阻燃增强纤维PC聚碳酸酯电工塑料；绝缘耐热等级B级；阻燃级别VO,  不含卤化物，高温及火灾状态无有害气体产生。

4)插接分支箱

铝合金金属壳体，主体材料6063-T5铝镁合金型材，强度高，质量轻，外形美观；高导铜集电端子，弹性应力持久，接触温升低；馈电参量+四点温度监测，对系统运行状态实时监测和报警；工业连接器馈出，安装快速、便捷；单回路、三回路、六回路选择，满足设计需求；配置防错相标色定位，保证分支箱与母线相序自对应；快速锁紧机构，安装及更换迅捷。

3、物联网柔性智能母线槽防护等级大于IP43时，配置母线槽壳体下扣板，任意组合、现场安装，方便快捷。
