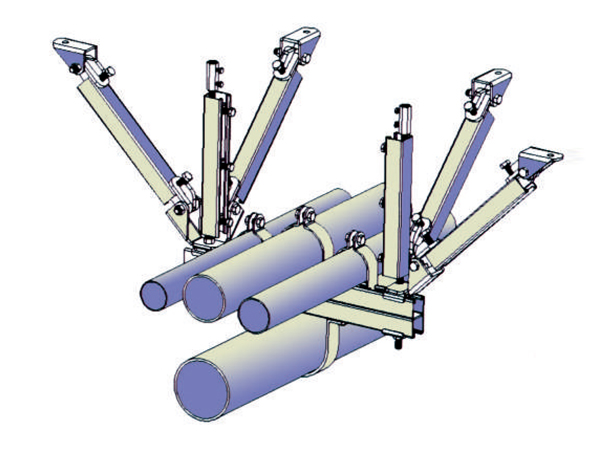

抗震支吊架可在地震中给予机电各系统充分保护，可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同， 抗震支吊架可分为管道抗震系统、风管抗震系统和电气（包括电气线管、线槽及桥架）抗震系统。

管道抗震系统的布置原则

（ 1 ） 管道抗震加固侧向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，横向吊架间距Z大不得超过 12m ； HDPE 等非刚性材质的管线，横向吊架间距Z大不得超过 6m 。

（ 2 ） 管道抗震加固纵向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，纵向吊架间距Z大不得超 24m ； HDPE 等非刚性材质的管线，横向吊架间距Z大不得超过 12m 。

风管抗震系统的布置原则

（ 1 ） 普通刚性风管侧向抗震吊架的Z大间距为 9m ，普通刚性风管纵向抗震吊架的Z大间距为 18m 。

（ 2 ） 玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架，Z大间距为 4.5m ，纵向Z大间距为 9m 。

1.2.3 电气抗震系统的布置原则

（ 1 ） 刚性电气线管、线槽及桥架侧向抗震Z大间距不得超过 12m ，纵向抗震Z大间距不得超过 24m 。

（ 2 ） 非刚性材质电气线管、线槽及桥架横向抗震Z大间距不得超过 6m ，纵向Z大间距不得超过 12m 。

抗震计算原则

抗震支吊架系统的安装形式及布置原则都是依据严格的力学计算结果确定的， 地震力的计算必须满足规范要求。
