电源治理设备中置柜结构原理

发布日期:2021-10-19 作者: 点击:

电源治理设备中置柜结构原理

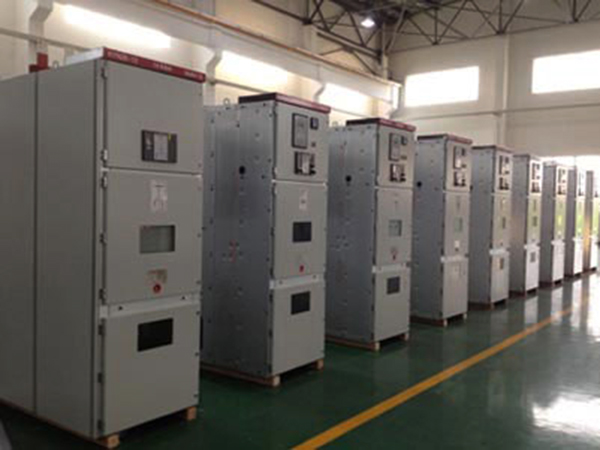

中置柜,全称为金属铠装中置移开式开关设备。属于高压配电装置,工作电压3.6 / 7.2 / 12kV ,系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置。用于接受和配3.6-12kV的网络电能,并对电力电路实行控制保护、监视和测量。 中置式开关柜主要用于发电厂,中小型发电机的送电,电力系统二次变电所的受电、送电,工矿企事业单位的配电,以及大型高压电动机的起动等。

结构原理

输配电设备高低结构与等高结构

标准的中置柜为高低结构,前侧高度为2300mm,后侧高度为1920mm;而等高结构前后高度一致。高低柜的母线为品字形布置,仪表室为独立结构,可拆卸;等高柜母线为垂直一字形布置,仪表室与柜体为一体结构。等高结构比高低结构有更大的安装空间,也便于制作和运行维护。

接地开关后置与中置

中置柜的接地开关有后置和中置两种安装方式。接地开关后置时,进行电缆施工或维护时,必须从中置柜的前侧下柜门进入,不便于施工。中置柜的前后门都要与接地开关进行“五防”联锁。接地开关中置时,电缆施工或维护从后侧下柜门进入。通常柜的下部前后两侧用铁板隔开,前侧无带电导体,后门与接地开关进行“五防”联锁。
