高低压封闭母线槽分类和选型

高低压封闭母线槽分类和选型

1、高低压封闭母线槽与传统低压动力输配电技术的比较。

常规的中、低压电力电力低压输配电以电缆为主，还需要借助电缆沟、电缆桥架、电缆管等设施。现在生产的电缆截面Z大为500mm2，因此，Z大载流量为800A(这在IEC标准中已经有规定)。

在高层建筑中，由于大截面电缆长度过长重量过大，为了不损坏电缆绝缘层，在竖直布置时，中间固定装置的机械力不可过大，因此在竖直敷设大截面电缆时，超重滑脱和电缆截面变形一直是困扰施工的难题。封闭母线槽则不存在这样的问题，因为它本身就是刚性的，所以可以用机械的方式做固定。封闭母线槽中导体的Z大截面为1000mm2以上，双导体的截面为2000mm2以上。如果加上母线为矩形，表面积大，则其表皮效应较弱，散热面积大，温升较低，这意味着其载流量远高于等截面电缆(可超过1000A)。

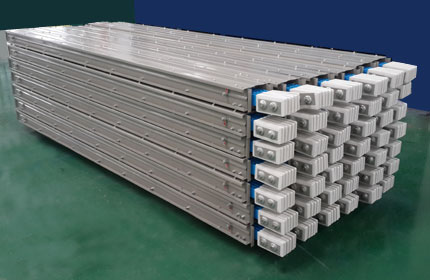

2、封闭母线槽。

电源治理设备封闭母线槽主要有：气动母线槽、高强母线槽、高强密集母线槽和耐火封闭母线槽。

3、闭合母线槽的设计选型。

封闭母线槽虽然具有许多优点，但在实际应用中也受到一些条件的限制，如：负荷类型、分布方式、安装空间、工程投资限额等。

由于工程施工的限制，使得变压器和低压配电柜的容量不在同一标高，而变压器的容量又比较大，因此，很明显，电缆无法满足低压大电流传输的需要。采用封闭母线槽是比较合理的选择。封闭母线槽在高层建筑中的应用一般建筑专业会为封闭母线槽设计一个安装空间(竖井)，每层设有一个或多个插接箱，再由插接箱将电力以电缆、电线方式输送给各用电设备和回路。

为保证用电安全，设计时应注意以下问题：为保证供电线路的连续性，应考虑采用双回路形式，并尽可能使两回路之间有一定的安全间隔；在选择封闭母线槽规格时，导体截面应尽量大，以确保有足够的剩余容量；应多设插口，但应考虑操作高度和动力馈线路径，因为垂直布置的封闭母线槽插口过多，将使每层顶上的插接箱高度过高，操作和检修都会带来不便；由于封闭母线槽的线路阻抗较小，在选择插入箱内断路器时，应选择与其匹配的短路分断能力的模式；对于垂直安装在剪力墙上的封闭母线槽，则无需向建筑设计者提供负荷数据。对垂直穿楼板安装的封闭式母线槽，其荷载数据计算公式如下：支撑点荷载=0.5×建筑物层高×(母线槽重量/母线槽长度)。封闭母线槽结构的重量远大于电缆桥架，应建议设计者考虑提升空间。

封闭母线槽在大型生产、加工车间中的应用单机负荷较小且分布均匀的大型厂房，如纺织企业织布车间、针织车间、机械加工企业小件加工车间等，可采用封闭母线槽、插接箱组合方式供电。

封闭母线槽与常规供电方式(电缆供电)相比，具有以下优点：对用电负荷均衡分布的要求不高，因此对负荷分布极不均衡的情况适应性较强。即便闭合母线槽线已经完成了设计或安装，也可以根据Z新的负荷变化方案进行简单调整，而这种调整是常规供电(电缆供电)所不能比拟的。此外，廉价的插头盒替代了昂贵的低压配电箱和动力盒，可减少投资。插接箱中同时插接的电源开关更接近于电力设备，停送电源操作十分简单。
