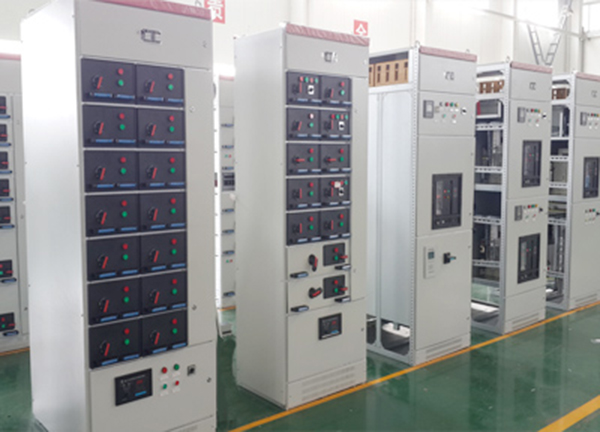

给大家归纳了电气工程成套设计基本知识，希望大家能掌握，灵活熟练运用在计算、设计、施工中。

电气实用速算法

（1）变压器低压侧电流为容量的1.5倍（精确时为1.44倍）

（2）变压器低压出口三相短路电流为容量的150倍除以变压器短路阻抗百分数（精确时为144倍）

（3）变压器10kV侧额定电流为容量的6%（精确为5.8%）；6kV侧额定电流为容量 10%（精确时为9.6%）

（4）0.4kV三相补偿电容器额定电流为容量的1.5倍（精确时为1.44倍）

（5）380V三相电机额定电流为容量和2倍

（6）一般情况下低压侧功率因数补偿至0.95，电容器容量约为变压器容量的1/3～2/5。一般使用场所适用，特殊场合，如电阻炉或气体放电灯的容量大的场所例外。　

（7）铜排载流量估算表

（8）三相380V笼式电机额定及起动电流保护计算：

额定电流安培数为其容量千瓦数的2倍，其起动电流约为容量的12～14倍，电源治理设备对直接起动的电机，保护短塑壳开关瞬动电流为其容量17～24倍；对轻载且不经常起动的电机，熔丝电流为电机额定电流的2.5～3倍；对重载起动电机，熔丝电流为其额定电流的4～5倍。

（9）低压补偿电容器容量及保护熔断器的选择

一般情况，补偿千乏数为变压器容量千伏安数和30%～40%，单只容量电流安培数为其容量千乏数的1.5倍，保护熔断器熔丝电流不小于电容器额定电流的1.5倍。
