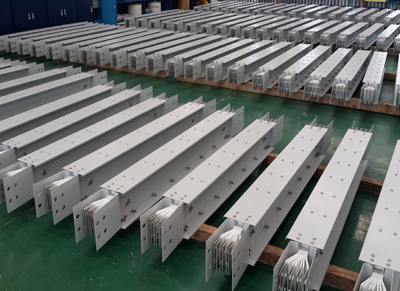

高低压封闭母线导体的过接及绝缘导线的安装

高低压封闭母线导体的过接及绝缘导线的安装

母线与母线、母线与端子过接应符合下列规定：（1） 铜与铜：室外，高温且潮湿的室内，搭接面应搪锡，干燥的室内，不必搪锡；（2）钢与钢：搭接面镀锌或搪锡；（3）铜与铝：在干燥室内，铜导体搭接面搪锡，在潮湿场所，铜导体搭接面搪锡，且用铜铝过渡排连接；（4）铝与铝，搭接面不做涂层处理；（5）钢与铜、铝搭接，钢搭接面搪锡。

1.输配电设备单根绝缘导线安装

（1）截面在10mm2及以下单股导线，直接与设备端子相连；（2）截面在2.5mm2及下多股铜芯线，拧紧搪锡或经接续端子与设备端子相连；（3）截面2.5 mm2以上铜芯线，除设备自带插接式端子外，须经接续端子与设备端子相连；（4）与每只设备端子相连导线，不得多于2根；（5）电线、电缆芯线连接端子，规格应与芯线适配，不是采用开口端子，有的施工单位用比导体大的端子，然后用短铜丝填充端子剩余空间，这是不符合要求的。

2. 搭接母排导体的松紧度的确定

接触面采用0.05*10mm的塞尺检查，应符合以下要求：母排宽度80mm及以上者，不得塞入6mm，宽度为60mm以下者，不得塞入4mm。

3.指示灯及按钮排列顺序及颜色，指示灯安装高度，电压表电流表安装位置。

电源指示灯红色在右（断电），绿色在左（合闸），红色（断电）按钮在绿灯下方，绿色（合闸）按钮在红灯正文，指示灯高度不宜超过2米，电压表位左、电流表位右，电流表与互感器对应。

4.断路器的极限分断能力及使用分断能力的含义

所谓极限分断能力，指在此短路电流下，断路器能够分断，但会遭到严重损坏，必须经过大修或者进行更换，才能继续运行，使用分断能力指在此电流下，断路器当然 可分断电流，分断后可不经任何下理继续工作，采用极限分断能力，可降低造价，但分断极限电流后要更换或大修开关，这是其不足之处，但事实上很难发生短路， 即使短路电流也未必达到极限值。
